I. Test Numuneleri ve Sereksinimler:

İş parçası: Paslanmaz çelik boru (Şek. 1).

Ürün Çapı: 10-20mm

Ölçüm sertliği gereksinimi 130~220HV

Test Gereksinimleri: çevrimiçi tam denetim

Kullanılan cihaz: Ultrasonik sertlik ölçme cihazı SU-400M (motorlu 3N prob)

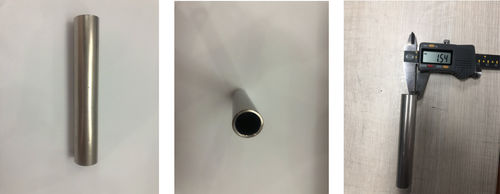

Şek. 1. Numunenin fiziksel çizimi

II. Mevcut Nıkıntı Noktaları:

1. Rockwell sertlik ölçme cihazı, Brinell sertlik ölçme cihazı, Vickers sertlik ölçme cihazı, düşük ölçüm verimliliği. Ölçümden sonra belirgin bir çentik oluşur, bu nedenle yalnızca numune alınabilir.

2. Taşınabilir Leeb sertlik ölçme cihazı, ürünün sertliğini ölçmek için Leeb darbe prensibini kullanır, bu da ölçülen iş parçasının boyutu ve ağırlığı için yüksek gereksinimlere sahiptir ve yalnızca büyük ve orta boy iş parçalarını (teorik gereksinim 5kg) ölçebilir. Özel şekilli iş parçalarını, küçük iş parçalarını, ince iş parçalarını (elektrokaplama, sprey kaplama, nitrür tabakası vb. dahil) ölçemez. Bu nedenle, Leeb sertliği ile ruloların krom sertliğini test etmek mümkün değildir.

Sinowon Precision'ın ultrasonik sertlik ölçme cihazı, kalibrasyondan sonra iş parçasına zarar vermeden paslanmaz çelik boruların sertliğinin tahribatsız tam denetimini gerçekleştirebilen küçük bir yük test kuvveti kullanır ve ürünlerin üretim kalitesini etkili bir şekilde sağlar.

Müşteriler ayrıca hızlı ölçüm ve tarama için verimli, tahribatsız bir sertlik ölçüm yöntemi bulmak istediler.

III. Çözümler:

Mevcut ölçüm sıkıntı noktalarına dayanarak, numuneyi ölçmek için bir ultrasonik sertlik ölçme cihazı kullanmaya karar verdik.

Ultrasonik sertlik ölçme cihazının tek bir ölçümünün süresi yaklaşık 6 saniye/kez olduğundan, verimlilik masaüstü Rockwell sertlik ölçme cihazına göre 17 kat artırılmıştır. Ve ultrasonik sertlik ölçme cihazı ile ölçümden sonra çentik çapı 0,026 mm'dir ve Rockwell sertlik ölçme cihazı ile ölçümden sonra çentik çapı 0,484 mm'dir (çentik için Şekil 2'ye bakın). Ultrasonik sertlik ölçme cihazı kullanıldıktan sonra, kullanıcının sonraki montajını ve kullanımını etkilemez.

Şekil 2. Ultrasonik sertlik ölçüm çentiğinin ve Rockwell sertlik ölçüm çentiği çapının karşılaştırmasını gözlemlemek için Sinowon VM-500 yüksek çözünürlüklü mikroskop kullanılarak 412 kat büyütme

IV. Sest Sonuçlarının Mikro Sertlik Ölçer ve Ultrasonik Sertlik

Ö

154141

151

139

144

12

Not: Kırmızı ile işaretlenen değerler, aynı numunenin 5 kez ölçülen maksimum ve minimum değerleridir.

Mikro Vickers sertlik ölçme cihazı saha ölçüm resmi:

Ultrasonik sertlik ölçme cihazı saha ölçüm resimleri:

V. Test Sonucu:
