Kesinlik Ultrasonik Sertlik Denetleyicisi Yeni Enerji Pil Kutbu Parça Rulo Sertlik Ölçümü Çözümü

I. Test Specimenler ve Tereksinimler:

İş parçası: Yeni enerji bataryasının kutup parçası rulosu (Şekil 1).

Ürün çapı: 800mm

Krom kaplama kalınlığı: kaplama 200μm

Pürüzlülük: Ra 0.006um

Dairesel salgı: 2um

Ölçüm gereksinimleri: Batarya kutup parçası rulosunun krom sertliğini ölçün

Kullanılan cihaz: Rulo sertlik test cihazı SU-300M

Şekil 1. Batarya Kutup Parçası Ruloları

II. Müşterilerin Karşılaştığı Zorluklar:

1. Rockwell sertlik test cihazı, Brinell sertlik test cihazı, Vickers sertlik test cihazı, ürün doğrudan ölçülemeyecek kadar büyük. Kesildikten sonra ürünün ölçülmesi gerekiyor, bu verimsiz ve ürün sadece tespit edildikten sonra hurdaya ayrılabiliyor. Uygulamada, bu test yöntemi toplu denetim için uygun değildir.

2. Taşınabilir Leeb sertlik test cihazı, ürünün sertliğini ölçmek için Leeb darbe prensibini kullanır, bu da ölçülen iş parçasının boyutu ve ağırlığı için yüksek gereksinimlere sahiptir ve sadece büyük ve orta boy iş parçalarını (teorik olarak 5 kg gereksinimi) ölçebilir. Özel şekilli iş parçalarını, küçük iş parçalarını, ince iş parçalarını (elektrokaplama, sprey kaplama, nitrür tabakası vb. dahil) ölçemez. Bu nedenle, Leeb sertliği ile ruloların krom sertliğini test etmek mümkün değildir.

Müşterinin kalite yöneticisi, ruloların krom sertliğini kontrol etmek için test ekipmanı eksikliği sorunuyla karşı karşıyaydı ve verimli, tahrip etmeyen bir sertlik ölçüm çözümü bulmak istedi.

III. Çözümler:

Müşterinin mevcut zorluklarına dayanarak, numuneyi ölçmek için bir ultrasonik sertlik test cihazı kullanmaya karar verdik.

Ultrasonik sertlik test cihazının tek ölçüm süresi yaklaşık 4 saniye/kez olup, masaüstü Rockwell sertlik test cihazının ölçüm verimliliğinden 17 kat, masaüstü Vickers sertlik test cihazının ölçüm verimliliğinden ise 40 kat daha fazladır.

Ultrasonik sertlik test cihazı ile ölçümden sonraki girinti çapı 0,026 mm'dir. Rockwell sertlik test cihazı ile ölçümden sonraki girinti çapı 0,484 mm'dir (girinti için Şekil 2'ye bakın). Ultrasonik sertlik test cihazı ile ölçüm yaptıktan sonra, kullanıcının sonraki montajını ve kullanımını etkilemeyecektir.

Sinowon Precision'ın ultrasonik sertlik test cihazı, küçük bir yük test kuvveti benimser, bu da kalibrasyondan sonra iş parçasını hasar vermeden toplu olarak batarya kutup parçası rulosunun krom sertliğini ölçebilir, böylece ürünün üretim kalitesini etkili bir şekilde sağlayabilir.

Şekil 2. Ultrasonik sertlik ölçüm girintisi ve Rockwell sertlik ölçüm girintisi çapının karşılaştırmasını gözlemlemek için Sinowon VM-500 yüksek çözünürlüklü mikroskop kullanılarak 412 kat büyütme

IV. Test Tonuçları.

Rulo numuneleri üzerinde ultrasonik sertlik test cihazı ile ölçülen verilerin istatistikleri ve analizi.

Not: Kırmızı ile işaretlenen değerler, aynı numunenin 6 kez ölçülen maksimum ve minimum değerleridir.

Test süresi yaklaşık 4 saniyedir, ayrıntılar için test videosuna bakın.

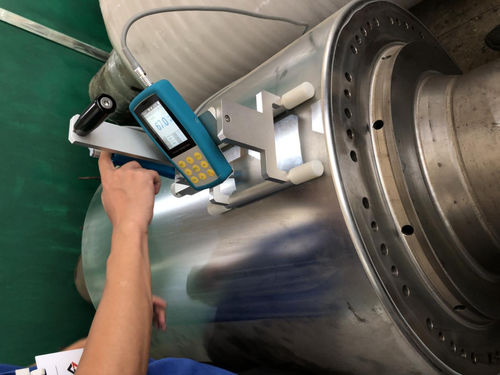

V. Test Resimleri

VI. Test Sonuçları:

Yukarıdaki veri analizinden aşağıdaki sonuçlar çıkarılmıştır:

Ultrasonik sertlik test cihazının kullanımı basittir, yüksek kararlılığa sahiptir ve test edilen ürünle aynı malzemeden bir yüzey işleme numunesi hazırlamak yeterlidir, bu da doğru sertlik ölçümü sağlayabilir.

Ultrasonik sertlik test cihazı, hızlı hız, taşınabilirlik, yüksek hassasiyet vb. avantajlara sahiptir, bu da birçok düzensiz, büyük iş parçasını ve masaüstü sertlik test cihazı ile test edilemeyen iş parçalarını çözebilir. Çok sayıda bitmiş iş parçasının yerinde sertlik denetimi için kullanılabilir ve sertlik testinden sonra ürün hurdaya ayırma sorunu hakkında endişelenmeye gerek yoktur.

Ultrasonik sertlik test cihazı, Leeb sertlik test cihazının ölçemediği ince plakalar, ince cidarlı borular, elektrokaplama katmanları, sprey kaplamalar, nitrürleme yüzeyleri, karbürleme yüzeyleri ve diğer yüzey sertlikleri gibi daha ince iş parçalarını ölçmek için küçük bir yük test kuvveti kullanır. Testten sonra iş parçasının yüzeyinde görünür girintiler kalmaz. Bu nedenle, ürünün yüzeyine zarar verilmesini gerektiren üst düzey kullanıcılar için idealdir ve bitmiş ürüne zarar vermeden sertlik ölçümü yapabilir.

SPC veri işleme yazılımı ile, çevrimiçi verileri ve geçmiş verileri istatistik almak, görselleştirilmiş ölçüm verileri, sezgisel simge ekranı, üst ve alt limitler ayarlayabilir, anormallikleri vurgulayabilir, raporları kaydetmeyi ve dışa aktarmayı destekler ve test verileri izlenebilir.

Sinowon Precision SU-300 serisi ultrasonik sertlik test cihazı, modern endüstriyel üretim için verimli bir yerinde sertlik test çözümü sunar. İşletmenin kalite kontrolünü iyileştirirken, işletmenin kaybını azaltır ve işletmenin karını artırır.

[Motorlu prob ruloları için özel braketli motorlu ultrasonik sertlik test cihazı SU-300M] tarafından aşağıdaki parametreler ölçülebilir:

1. Malzeme kalitesi değerlendirmesi: Sertlik ölçümü, ruloların malzeme kalitesini değerlendirmeye yardımcı olabilir. Yüksek sertlik genellikle malzemenin daha sert, daha iyi aşınma direncine ve dayanıklılığa sahip olduğunu gösterir.

2. Rulo performansı değerlendirmesi: Rulonun sertliği ölçülerek, yüksek basınca ve ağır yüklere dayanma yeteneği gibi performans özellikleri değerlendirilebilir. Sertlik ne kadar yüksekse, rulo genellikle daha büyük basınçlara ve yüklere o kadar dayanabilir.

3. Krom kaplama kalitesi denetimi: Krom kaplama, rulonun yüzeyinde aşınma direnci ve korozyon direnci sağlayabilen yaygın olarak kullanılan bir koruyucu kaplamadır. Krom kaplamanın sertliği ölçülerek, yeterli koruyucu özelliklere sahip olduğundan emin olmak için kalitesi ve kalınlığı değerlendirilebilir.

4. Kalite kontrol: Sertlik ölçümü, rulo üretim sürecinde tutarlılığı ve standardizasyonu sağlamak için kullanılabilen kalite kontrolün önemli bir parçasıdır. Sertlik düzenli olarak ölçülerek, uygun olmayan herhangi bir rulo tespit edilebilir ve onarmak veya değiştirmek için uygun önlemler alınabilir
